枪钻外刃长度对加工孔粗糙度的影响

2017-01-24 10:45  点击:

枪钻的刃磨角度,对加工内孔质量效果影响非常大。但是,在某些特殊要求的场合,枪钻内外切削刃的长度变化,会对加工内孔质量起主导性作用。
枪钻的刃磨角度,对加工内孔质量效果影响非常大。但是,在某些特殊要求的场合,枪钻内外切削刃的长度变化,会对加工内孔质量起主导性作用。下面举例说明。
一:工件资料
工件材料:Q235,热轧状态;
工件外形尺寸:φ20(外径)×100(长度)
加工内孔尺寸:φ10×90
加工要求:尺寸精度φ10±0.025;粗糙粗:≤Ra0.8
加工 机床:ZK2115×4B/500

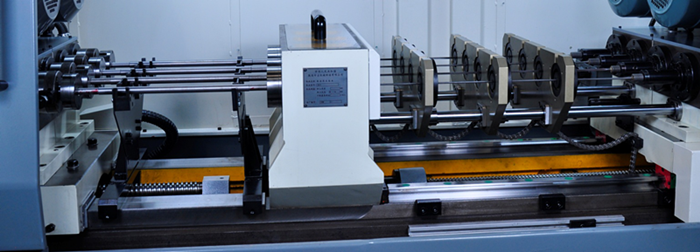

枪钻加工现场照片


二:刀具外刃变化对加工质量的影响分析

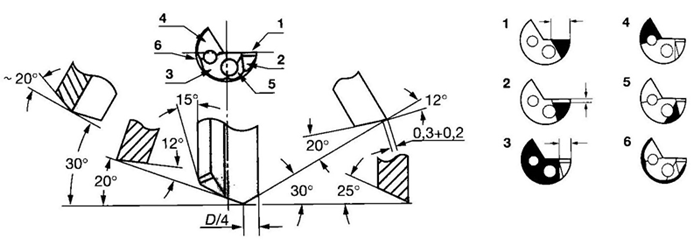

1.标准枪钻:φ10标准角度枪钻,内外刃长度相等,TiN涂层 (参见下图)
加工效果:内孔粗糙度很差,划痕严重;
                    尺寸一致性很差,内孔为竹节壮,尺寸范围正负0.1mm左右;

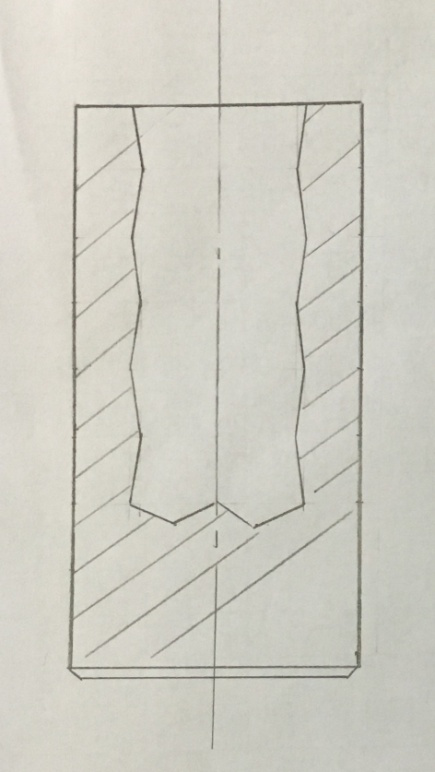

参见如下效果图:

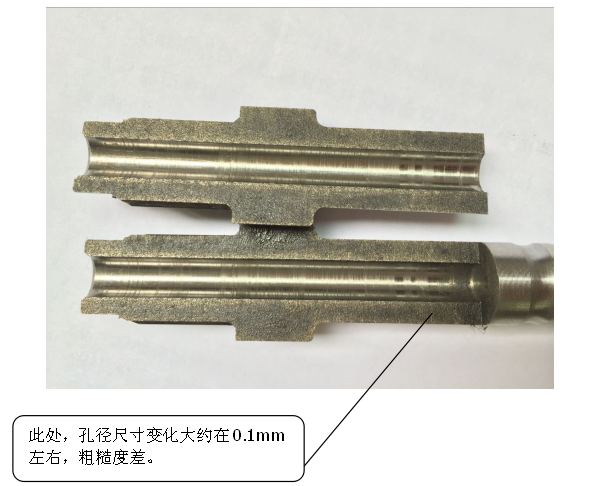

参见零件剖开照片。

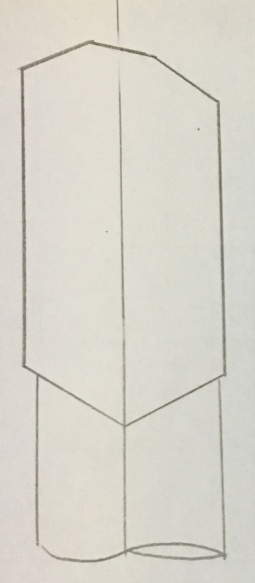

2.长外刃枪钻:外刃长度超长,长度约为1/3D,TiN涂层 (参见下图)

加工时,采用完全相同的转速、走刀量,油压等参数,但加工效果大大改善。

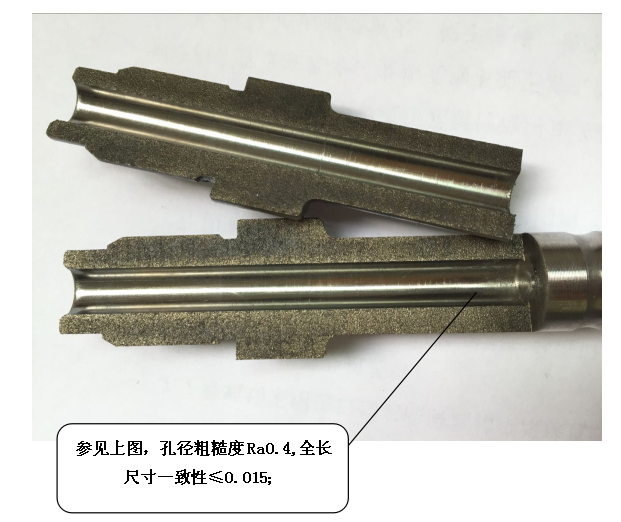

加工效果:内孔粗糙度:Ra0.4~Ra0.8
尺寸一致性很好,尺寸范围正负0.02mm左右;内孔直线度非常好.

综上,在某些含碳量较低的低碳钢的加工中,使用长外刃枪钻,会对内孔加工质量有明显的提升。粗糙度、尺寸精度要求较高的场合可以考虑使用。
