枪钻在顶针、司筒零件的江南app(中国官网)安卓/ios苹果/电脑版中的应用

2016-12-20 15:38  点击:

顶针、司筒是模具行业最常用零部件。顶针与司筒配合使用。司筒零件最典型的特点是内孔为台阶孔......
顶针、司筒是模具行业最常用零部件。顶针与司筒配合使用。司筒零件最典型的特点是内孔为台阶孔,台阶孔内径相差0.5~1.0mm。该台阶孔的加工,是司筒零件整个加工过程中最大的难点。

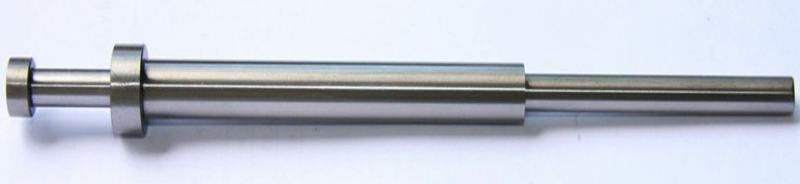

顶针司筒的使用参见下图:

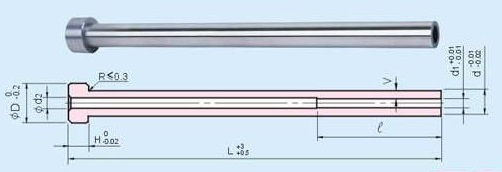

司筒的零件图纸参见下图

如何能高效的加工上图中φ2-φ1.0的台阶孔呢?
针对此问题,江南app(中国官网)安卓/ios苹果/电脑版研发了一款针对性极高的枪钻专用机床。该款枪钻机床简介如下:

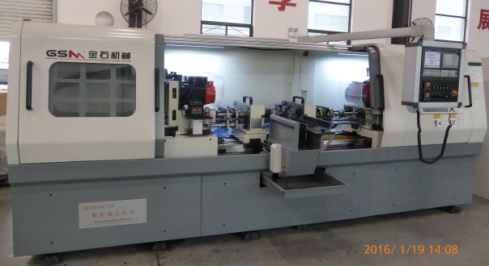

1.机床名称:双轴对钻深孔钻床ZK2108×4C/200


2.机床特点介绍:该机床采用枪钻法加工司筒的台阶孔。具有加工效率高、内孔粗糙度、尺寸精度高等优点。特别是,深孔入口与外圆的跳动非常好,可以控制在0.025mm以内。
3.为了更高效的完成枪钻加工,该机床在加工时采用了左右两端同时对向钻削的方式。一次装夹,可以完成φ1.0与φ2.0深孔的加工。大大提高了加工效率。

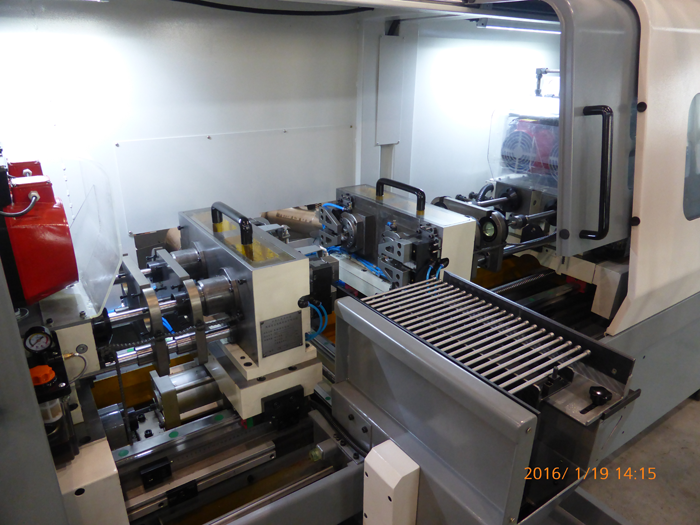

4.自动送料机构
为了降低操作者劳动强度,该机床配置了自动上下料机构。该机构数控控制,一次安装28支工件。送入加工区域后,机床会自动依次加工,直至完成所有28支工件的加工。送料架再退出加工区,由人工将成品取走。
该机床获得的用户的高度赞扬。为司筒加工提供一个高效、低成本、高质量的枪钻江南app(中国官网)安卓/ios苹果/电脑版方法。
